Ошибка FANUC DS0301: сбой связи с датчиком положения — причины и диагностика
Код DS0301 относится к группе алармов детектора (Detector alarm) стойки FANUC и сообщает о потере или искажении данных, которые контроллер получает от датчика обратной связи по положению — импульсного или абсолютного энкодера сервомотора. Ошибка блокирует движение по оси или шпинделю, поскольку система ЧПУ не может доверять текущим координатам без стабильного сигнала обратной связи. Ниже — принцип работы этого канала связи, типичные причины сбоя и порядок диагностики, который позволяет отличить обрыв кабеля от отказа электроники.
- Что означает аларм DS0301
- Как устроена связь с датчиком положения
- Типичные причины сбоя связи
- Таблица: причины и порядок проверки
- Порядок диагностики по шагам
- Как отличить обрыв кабеля от отказа энкодера
- Профилактика и типичные ошибки обслуживания
Что означает аларм DS0301
Группа алармов DS (Detector) в стойках FANUC (0i, 30i, 31i, 32i и предшествующих серий) отвечает за диагностику канала обратной связи по положению. Код DS0301 в большинстве конфигураций трактуется как ошибка последовательной связи с датчиком — контроллер привода не получает корректный пакет данных от энкодера в течение контрольного времени опроса. Формулировка и точный номер могут отличаться в зависимости от версии ПО ЧПУ, типа шины (FSSB — FANUC Serial Servo Bus, или отдельный последовательный интерфейс энкодера) и модели самого датчика — αi, αiS, βi. Поэтому точную расшифровку кода для конкретного станка всегда сверяйте с руководством по техобслуживанию вашей модели стойки.
Практическое значение аларма одно: система теряет достоверную информацию о фактическом положении вала двигателя. Продолжать обработку в этом состоянии нельзя — возможен как останов оси в неопределённой точке, так и потеря синхронизации между заданным и реальным положением, что напрямую влияет на точность детали.
Как устроена связь с датчиком положения
Современные сервомоторы FANUC оснащаются встроенным датчиком обратной связи — энкодером, который преобразует механическое вращение вала в цифровой сигнал положения и скорости. Сигнал передаётся по экранированному кабелю на плату сервоусилителя (SVM/SVU), а далее по шине FSSB — на модуль ЧПУ. Канал связи включает несколько последовательных звеньев:
- сам датчик — источник сигнала, преобразующий оптическую или магнитную решётку в цифровой код;
- соединительный кабель с разъёмами на стороне двигателя и привода;
- приёмный тракт на плате сервоусилителя, где сигнал декодируется и проверяется на целостность;
- программный контроль в ЧПУ, который сравнивает контрольную сумму и время отклика пакета.
Сбой на любом из этих звеньев формирует один и тот же внешний симптом — аларм DS0301, поэтому диагностика строится по принципу исключения: от простого и дешёвого к сложному и дорогому.

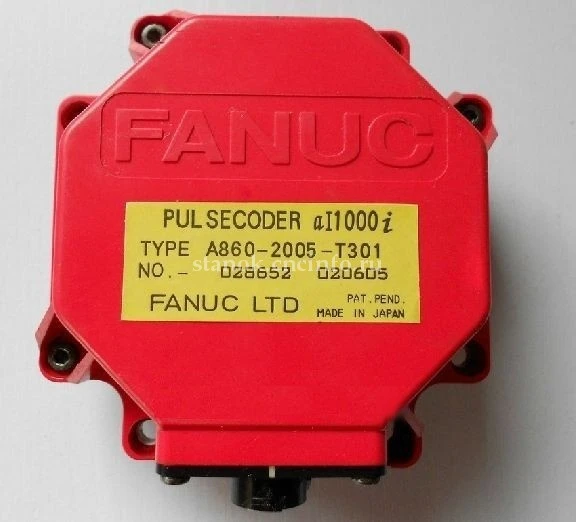

Встроенный датчик обратной связи сервомотора серии αi, отвечает за формирование сигнала положения и скорости, который контроллер интерпретирует при появлении алармов группы DS.
Типичные причины сбоя связи
По опыту обслуживания станков с ЧПУ FANUC, аларм DS0301 в подавляющем большинстве случаев вызывают внешние по отношению к самому датчику факторы — кабель, разъём, помехи. Отказ электроники энкодера или платы привода встречается реже, но исключать его нельзя, особенно на станках с большой наработкой.
- Повреждение кабеля обратной связи — перетирание оболочки в кабель-канале, залом при монтаже, обрыв жилы из-за вибрации на подвижных осях.
- Плохой контакт в разъёме — окисление контактов, ослабленная фиксация, попадание СОЖ или масла внутрь соединителя.
- Электромагнитные помехи — кабель энкодера проложен рядом с силовыми линиями без должного экранирования или заземления.
- Отказ платы приёмника на сервоусилителе — повреждение входного каскада платы SVM после скачка напряжения или перегрева.
- Внутренний отказ датчика — выход из строя платы формирования сигнала внутри корпуса энкодера, часто вследствие попадания влаги или механического удара по валу.
- Некорректные параметры FSSB — сбой конфигурации оптической шины после замены платы или обновления ПО, редко, но встречается.
Отдельно стоит различать DS0301 от соседних кодов группы — например, потеря отсчёта из-за загрязнения оптики рассматривается отдельно, и подробный разбор таких причин есть в статье об ошибках чтения энкодера.
Таблица: причины и порядок проверки
| Вероятная причина | Косвенные признаки | Что проверить в первую очередь |
|---|---|---|
| Обрыв или повреждение кабеля | Аларм появляется при движении оси, пропадает в покое | Прозвонка жил, осмотр по всей длине кабель-канала |
| Окисление контактов разъёма | Нестабильное появление ошибки, зависит от температуры | Разъёмы на моторе и на плате привода, состояние фиксаторов |
| Электромагнитная наводка | Совпадает по времени с работой соседнего привода или сварки рядом | Экранирование и заземление кабеля, трасса прокладки |
| Отказ платы приёмника SVM/SVU | Аларм не исчезает при замене кабеля и датчика | Замена платы на заведомо исправную для подтверждения |
| Внутренний отказ датчика | Ошибка сохраняется после замены кабеля и разъёма | Подмена энкодера на исправный такой же модели |
| Сбой параметров FSSB | Аларм появился сразу после замены платы или обновления ПО | Параметры настройки оптической шины по руководству |
Точная трактовка кода и набор диагностических параметров зависят от модели стойки, версии ПО и конфигурации приводов — перед началом работ уточняйте формулировку по руководству по обслуживанию конкретного станка.
Порядок диагностики по шагам
Чтобы не менять дорогостоящие узлы наугад, диагностику стоит выстраивать от простого к сложному:
- Зафиксировать, при каких условиях появляется аларм — сразу при включении, при первом движении оси или спонтанно в процессе работы.
- Осмотреть разъёмы кабеля обратной связи на предмет окисления, люфта, следов влаги или СОЖ.
- Прозвонить кабель по всей длине, обращая внимание на участки в кабель-каналах и точки перегиба на подвижных осях.
- Проверить качество заземления экрана кабеля и его удалённость от силовых линий.
- Если возможно, выполнить перекрёстную подмену — подключить заведомо исправный кабель или датчик с другой оси того же типа и проверить, переходит ли ошибка вместе с деталью.
- При отрицательном результате предыдущих шагов — проверить плату приёмника сигнала на сервоусилителе, желательно методом замены на исправную.
- Только после исключения кабеля, разъёма и платы привода рассматривать замену самого датчика.
Такой порядок экономит время и не даёт заменить исправный, но дорогой узел вместо дешёвого кабеля. Общие принципы поиска неисправности по коду аларма подробнее описаны в статье «Диагностика ЧПУ по коду».
Соединительный кабель для тракта передачи сигнала от датчика к плате привода — типовой узел, который проверяют и меняют в первую очередь при алармах группы DS.
Как отличить обрыв кабеля от отказа энкодера
На практике сложнее всего разграничить два сценария: повреждён кабель или вышел из строя сам датчик. Оба дают идентичный алармовый код, но пути устранения и стоимость ремонта различаются в разы.
- Если аларм воспроизводится стабильно при определённом положении оси или при определённом изгибе кабель-канала — с высокой вероятностью проблема в кабеле или разъёме.
- Если ошибка появляется независимо от движения, сразу после включения питания, и не исчезает при лёгком пошевеливании разъёма — вероятнее отказ внутренней электроники датчика.
- Перекрёстная подмена кабеля или энкодера с соседней исправной оси того же типа — самый надёжный способ локализовать неисправность без разборки платы привода.
- Если после замены кабеля и энкодера аларм сохраняется — переходите к проверке платы сервоусилителя и настройкам шины FSSB.
Для станков, где перекрёстная подмена невозможна из-за разных типов моторов, разумнее привлечь специалистов для диагностики — ошибочная замена исправного энкодера обходится дорого и не решает проблему, если истинная причина в кабеле или плате.
Профилактика и типичные ошибки обслуживания
Часть случаев DS0301 можно предотвратить регулярным обслуживанием:
- периодический осмотр кабель-каналов подвижных осей на предмет перетирания оболочки;
- контроль затяжки и состояния разъёмов при плановом ТО;
- раздельная прокладка силовых кабелей и линий обратной связи, контроль целостности экрана;
- своевременная замена уплотнений корпуса энкодера, если станок эксплуатируется в условиях повышенной влажности или обилия СОЖ.
Частая ошибка обслуживающего персонала — сразу заказывать новый энкодер по коду аларма, не проверив кабель и разъёмы. Не менее распространена и обратная ситуация: длительный поиск неисправности в кабеле, когда причина — в отказавшей плате приёмника на сервоусилителе. Обе ошибки решаются последовательной диагностикой по описанному выше алгоритму, а не заменой узлов «на удачу».
FAQ: частые вопросы
Можно ли продолжить работу станка при аларме DS0301, просто сбросив ошибку?
Сброс аларма без устранения причины обычно приводит к повторному срабатыванию при следующем движении оси. Продолжать обработку деталей в таком состоянии небезопасно для точности и может привести к столкновению.
Как быстро проверить, виноват ли кабель, без специального оборудования?
Осмотрите разъёмы на предмет окисления и надёжности фиксации, аккуратно пошевелите кабель в местах изгиба при включённом станке в безопасном режиме — если аларм реагирует на это, проблема, скорее всего, в кабеле.
DS0301 всегда означает поломку датчика?
Нет. В большинстве случаев причина — в кабеле, разъёме или помехах, а сам энкодер исправен. Замену датчика имеет смысл рассматривать только после исключения остальных звеньев тракта.
Отличается ли расшифровка кода DS0301 на разных стойках FANUC?
Да, точный смысл и набор диагностических параметров зависят от модели стойки, версии ПО и типа шины связи с приводом. Перед диагностикой сверяйтесь с руководством по обслуживанию конкретного станка.
Что делать, если после замены кабеля и энкодера ошибка сохраняется?
Нужно проверить плату приёмника сигнала на сервоусилителе и параметры конфигурации шины FSSB — это следующий по вероятности источник проблемы после кабеля и самого датчика.
Заключение
Алармовый код DS0301 указывает на сбой связи с датчиком положения, но сам по себе не говорит, какой именно узел неисправен — кабель, разъём, плата привода или сам энкодер. Правильная диагностика строится от простого к сложному: сначала механика и контакты, затем электромагнитная совместимость, и только в последнюю очередь — замена электронных компонентов.
Если после самостоятельной проверки причина не найдена или требуется подбор совместимого кабеля и датчика по артикулу, специалисты ООО «Эффективное производство» проведут диагностику на месте или удалённо и подберут оригинальные комплектующие FANUC под конкретную модель станка.
