Оригинал или совместимый аналог: стоит ли экономить на щупах и датчиках ЧПУ
Контактный щуп или измерительный датчик выходит из строя обычно не вовремя — заказ горит, а на складе поставщика есть два варианта: оригинал с ожиданием и аналог «в наличии, дешевле на треть». Решение принимается быстро, а его последствия сказываются месяцами: то в виде повторных отказов, то в виде расхождения показаний с паспортом станка. В этой статье разбираем, из чего складывается разница в цене, какие риски несёт неоригинальная деталь и когда аналог действительно можно ставить без опасений.
- Почему вопрос экономии возникает именно на щупах и датчиках
- Что скрывается за термином «совместимый аналог»
- Из чего складывается цена оригинальной детали
- Риски применения неоригинальных компонентов
- Когда аналог оправдан, а когда нет
- Как оценить совместимость перед покупкой
- Экономика простоя: что дороже на самом деле
- Заключение
Почему вопрос экономии возникает именно на щупах и датчиках
Контактный щуп для измерения детали или инструмента, оптический линейный или круговой датчик положения, преобразователь угла — это компоненты, которые напрямую формируют точность станка. В отличие от, например, вентилятора охлаждения шкафа, ошибка в измерительной цепи не всегда проявляется сразу аварией: станок может продолжать работать, но выдавать детали с накопленным отклонением. Именно поэтому к выбору поставщика таких узлов относятся строже, чем к расходникам.
Одновременно щупы и датчики — одна из самых дорогих категорий комплектующих ЧПУ в пересчёте на единицу веса. Оригинальный контактный щуп Renishaw может стоить в разы дороже китайского аналога схожей конструкции, и на фоне общего бюджета ремонта эта разница выглядит соблазнительной точкой экономии.
Что скрывается за термином «совместимый аналог»
Под «аналогом» на рынке комплектующих ЧПУ понимают три разных по сути вещи, и их важно не путать:
- Реверс-инжиниринговая копия. Изделие, скопированное по геометрии и электрическим параметрам с оригинала, часто без доступа к внутренней конструкции датчика (тензорезисторной или оптической схемы измерения). Совместимость по разъёму и сигналу декларируется, но не всегда подтверждена испытаниями в полном температурном и вибрационном диапазоне.
- OEM-компонент другого производителя. Деталь, выпущенная сторонним заводом изначально как замена конкретной позиции, с собственной документацией и гарантией. Такие изделия занимают промежуточное положение по цене и надёжности.
- Восстановленный оригинал (refurbished). Бывший в использовании узел Renishaw, Heidenhain или Fanuc, прошедший разборку, чистку контактов, замену изнашиваемых элементов (стилуса, батареи, уплотнений) и проверку на стенде. По электрическим и механическим характеристикам это оригинал, но с историей эксплуатации.
Продавцы редко уточняют, к какой из трёх категорий относится конкретный товар, поэтому первый вопрос при выборе — не «оригинал или аналог», а «какой именно аналог мне предлагают».
Из чего складывается цена оригинальной детали
Разница в цене между оригиналом и копией редко объясняется только маркой на корпусе. У щупов и датчиков стоимость формируют несколько факторов, которые напрямую влияют на срок службы:
- Точность калибровки. Оригинальный кинематический механизм щупа (например, трёхточечная опора контактов у серии TP) проходит индивидуальную настройку повторяемости срабатывания на уровне долей микрометра. Копия воспроизводит геометрию, но не всегда достигает той же повторяемости.
- Материалы контактной группы. Позолоченные контакты и стабильные по сопротивлению сплавы у оригинала снижают дрейф сигнала при нагреве, тогда как бюджетные аналоги чаще используют более простые контактные пары.
- Ресурс механики. Количество циклов срабатывания до потери повторяемости — паспортный параметр оригинала, подтверждённый испытаниями. У копий эта цифра обычно не приводится вовсе.
- Совместимость прошивки и протокола. Для радиопередающих щупов и энкодеров с цифровым интерфейсом (EnDat, Fanuc серийный протокол) важна не только электрическая, но и программная совместимость — здесь копии чаще всего дают сбои при работе с определёнными версиями стойки ЧПУ.
Больше о принципах работы измерительных щупов и на что смотреть при выборе — в статье о том, как выбрать датчики Renishaw для ЧПУ, а сравнение производителей контактных систем — в обзоре Renishaw, Blum, Marposs, Hexagon.

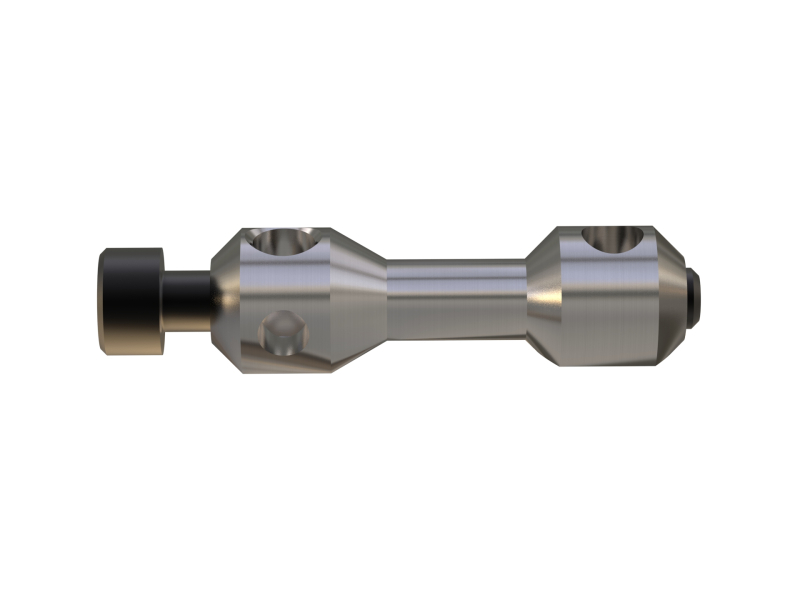

Оригинальный стилус для датчика TS27R — контактный элемент, от геометрии и жёсткости которого зависит повторяемость измерения детали.
Риски применения неоригинальных компонентов
Основная проблема неоригинальных щупов и датчиков не в том, что они «не работают» — большинство копий вполне рабочие в момент установки. Проблема в поведении под нагрузкой и во времени:
- Дрейф повторяемости. Со временем контактная группа копии теряет стабильность быстрее, чем оригинал, — станок начинает выдавать детали с плавающим отклонением, которое сложно диагностировать без замера повторяемости самого щупа.
- Несовместимость по сигналу с конкретной прошивкой стойки. Особенно актуально для радиоканальных систем и энкодеров с абсолютным отсчётом — аналог может «моргать» при определённых версиях ПО ЧПУ, что проявляется как случайные ошибки Renishaw, трудно воспроизводимые на стенде.
- Отсутствие гарантии и обратной связи с производителем. При отказе оригинала можно обратиться к дилеру с серийным номером и получить внятную диагностику причины. У безымянной копии такой возможности часто нет — деталь просто меняют на новую, не разбираясь в причине отказа.
- Скрытая несовместимость по механике крепления. Отличие посадочного диаметра или момента затяжки на десятые доли миллиметра у копии приводит к люфту в держателе щупа и, как следствие, к систематической погрешности измерения.
Когда аналог оправдан, а когда нет
Экономия на комплектующих не всегда ошибка — вопрос в том, для какой задачи выбирается деталь. Ниже — общий ориентир, который стоит уточнять применительно к конкретному станку и техпроцессу.
| Ситуация | Рекомендация |
|---|---|
| Финишная обработка с допуском единицы микрометра | Только оригинал или проверенный refurbished с протоколом калибровки |
| Черновая обработка, привязка нуля заготовки | Качественный OEM-аналог с паспортом на повторяемость допустим |
| Резервный станок / временная замена на период поставки оригинала | Аналог как временная мера, с плановой заменой на оригинал |
| Метрологическая проверка станка, калибровка по эталону | Только оригинал — иначе результат проверки не будет достоверным |
| Стилус щупа как расходный элемент (частые замены при столкновениях) | Совместимый аналог экономически оправдан при подтверждённой посадке |
Отдельно стоит сказать про стилусы — сменные наконечники щупов, которые чаще всего страдают при столкновении с деталью. Здесь допустимо использовать проверенные аналоги, если геометрия и резьба подтверждены поставщиком, — подробнее в статье о замене стилуса щупа Renishaw.
Оригинальный стилус для замены при повреждении контактного элемента — сохраняет паспортные параметры повторяемости срабатывания.
Как оценить совместимость перед покупкой
Если решение об аналоге всё же принято, минимизировать риски помогает проверка по нескольким пунктам ещё до заказа:
- Запросите паспорт или протокол испытаний. Добросовестный поставщик OEM-аналога предоставляет данные по повторяемости, диапазону рабочих температур и количеству циклов до отказа — так же, как это делает производитель оригинала.
- Уточните версию прошивки и протокол стойки. Для радиоканальных щупов и энкодеров с цифровым интерфейсом важно совпадение не только разъёма, но и версии протокола обмена данными — расхождение здесь даёт ошибки уже после монтажа.
- Сверьте посадочные размеры по чертежу, а не «на глаз». Разница в резьбе стилуса или диаметре хвостовика в десятые доли миллиметра создаёт люфт, который не виден визуально, но сказывается на точности.
- Оцените условия гарантии. Гарантия «на замену без диагностики» — признак того, что поставщик не готов разбираться в причинах отказа, а значит, накопленная статистика по отказам у него, скорее всего, отсутствует.
- Проверьте репутацию поставщика по измерительным системам в целом. Компании, специализирующиеся на измерительных датчиках и системах, обычно способны подтвердить происхождение и параметры детали документально.
Оригинальная приводная головка для щупов серии TP и OMP — компонент, для которого совместимость по протоколу управления критична, аналог здесь оправдан редко.
Экономика простоя: что дороже на самом деле
Сравнивать оригинал и аналог только по цене детали — методическая ошибка. Правильное сравнение учитывает полную стоимость владения: цену детали, вероятность повторного отказа, стоимость часа простоя станка и риск брака до момента, пока отклонение будет замечено.
Например, если аналог щупа стоит на треть дешевле оригинала, но статистика показывает вдвое меньший средний срок службы до потери повторяемости, то за два цикла эксплуатации совокупные затраты на деталь и монтаж превышают стоимость одного оригинала. К этому добавляется стоимость простоя на время диагностики и повторной закупки — а она редко бывает нулевой, особенно если деталь не лежит на складе и её нужно заказывать заново. Подробный разбор такой экономики — в статье о простое станка ЧПУ из-за датчика.
Отдельный фактор — брак, выявленный не сразу. Если щуп с деградировавшей повторяемостью использовался для привязки нуля заготовки в течение нескольких смен, стоимость исправления партии деталей может кратно превысить любую экономию на комплектующих.

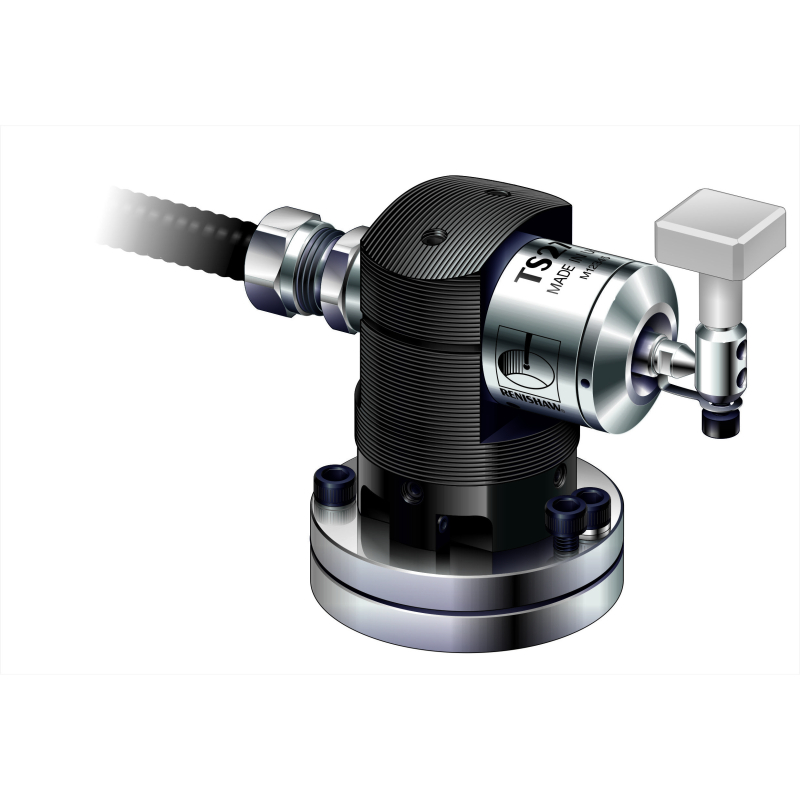

Ещё один вариант оригинального стилуса под TS27R — выбор конкретной модификации зависит от типа контакта и оснастки станка.
FAQ: частые вопросы
Можно ли ставить аналог щупа на станок для финишной обработки?
Не рекомендуется. На финишных операциях критична повторяемость срабатывания на уровне долей микрометра, а у большинства копий этот параметр не подтверждён испытаниями и может деградировать быстрее, чем у оригинала.
Чем отличается OEM-аналог от «безымянной» копии?
OEM-аналог выпускается сторонним производителем с собственной документацией, паспортом на повторяемость и гарантией. У безымянной копии таких данных обычно нет, а причину отказа выяснить невозможно.
Стоит ли использовать аналог как временное решение на период поставки оригинала?
Да, это одна из оправданных ситуаций — при условии, что деталь используется на некритичной операции и заменяется на оригинал сразу после его поступления.
Как проверить совместимость аналога с прошивкой стойки ЧПУ до покупки?
Запросите у поставщика данные о протоколе связи и версии прошивки, с которой тестировалась деталь, и сверьте их с параметрами вашей стойки — уточняйте по руководству станка.
Что дороже — оригинал или простой станка из-за отказа аналога?
В большинстве случаев простой обходится дороже, если учитывать стоимость диагностики, повторного заказа и возможный брак деталей, выпущенных с накопленной погрешностью до обнаружения проблемы.
Заключение
Однозначного ответа «всегда оригинал» или «аналог не хуже» не существует — решение зависит от того, где именно применяется деталь, какой допуск нужно выдержать и что произойдёт со станком, если деталь откажет раньше срока. Для метрологически значимых узлов — щупов финишной обработки, энкодеров обратной связи, датчиков привязки нуля — риск неподтверждённого аналога обычно перевешивает экономию. Для расходных элементов и временных решений качественный OEM-аналог с документацией может быть рабочим компромиссом.
Если нужно подобрать деталь под конкретную модель станка и определить, оправдан ли в вашем случае аналог, обратитесь к специалистам ООО «Эффективное производство» — поможем сверить артикул, уточнить совместимость с прошивкой стойки и подобрать вариант с понятной гарантией.
