Ошибка Delta ASDA AL060: потеря абсолютной позиции
Ошибка AL060 на сервоприводе Delta ASDA означает, что привод потерял абсолютную позицию вала двигателя. Станок или механизм при этом, как правило, остаётся без привязки к нулю: оси нужно заново референцировать, а до этого движение по абсолютным координатам небезопасно. Чаще всего причина банальна — села или отключалась резервная батарея энкодера, но бывают и обрыв цепи питания датчика, и неисправность самого энкодера. В статье разберём, как устроена абсолютная система, какие причины стоят за AL060, в каком порядке их проверять и как корректно вернуть позицию. Точные номера параметров и описание кодов зависят от серии привода (A2, A2-M, A3 и др.) — сверяйтесь с руководством именно вашей модели.
- Что означает AL060 и чем она опасна
- Как работает абсолютная система Delta ASDA
- Причины потери абсолютной позиции
- Порядок диагностики по шагам
- Как восстановить позицию после ошибки
- Батарея энкодера: замена и профилактика
- Когда проблема не в батарее
- Заключение
Что означает AL060 и чем она опасна
В документации на серию ASDA код AL060 расшифровывается как «Absolute position lost» — потеря абсолютной позиции. Привод больше не может поручиться, что текущее положение вала соответствует тому, что было записано до отключения питания. Для оси это равносильно потере нуля: данные о количестве оборотов вала не подтверждены.
Опасность в том, что ошибка проявляется после включения питания или во время работы, а последствия видны позже: ось «не там», где её ожидает управляющая программа. Если запустить обработку без повторной привязки, возможны выход за программные ограничения, столкновение инструмента с деталью или брак по размеру. Поэтому после AL060 запускать цикл нельзя, пока не выполнена процедура восстановления нуля.
Важно не путать AL060 с родственными кодами. В руководствах Delta рядом с ней обычно стоят предупреждения о низком напряжении батареи энкодера и о переполнении многооборотного счётчика. Они сообщают о причине или о близкой к ошибке ситуации, и читать их нужно вместе. Ошибки обмена с датчиком разобраны отдельно: AL011 — сбой датчика положения, а чрезмерное отклонение позиции описано в материале про AL009.
Как работает абсолютная система Delta ASDA
Абсолютный энкодер, в отличие от инкрементального, хранит не только угол внутри одного оборота, но и число полных оборотов. Угол внутри оборота определяется оптикой или магнитной системой и не требует питания «в простое». Счётчик оборотов (многооборотная часть) при выключенном напряжении питается от резервного источника — литиевой батареи, которая обычно устанавливается в специальный батарейный отсек на кабеле энкодера или в корпусе. Подробнее о разнице типов датчиков — в статье абсолютный и инкрементальный энкодер.
Пока питание привода включено, энкодер питается от самого привода, а батарея нужна только как резерв. Когда привод обесточен, счётчик оборотов «живёт» за счёт батареи. Если напряжение батареи упало ниже порога, цепь питания разомкнулась (отсоединили кабель, вынули батарею без питания привода) или энкодер перезагрузился, содержимое многооборотного счётчика теряется. При следующем включении привод видит рассогласование и формирует AL060.
Практическое следствие: однооборотная позиция сохранится, а число оборотов — нет. Если ось с ШВП имеет ход в несколько оборотов вала, то машина «думает», что находится в другом месте на величину целого числа шагов винта. Поэтому восстановление нуля обязательно, а не «по желанию».
Причины потери абсолютной позиции
На практике причины делятся на три группы: питание резервной цепи, обрыв или помехи в кабеле, неисправность датчика. Чаще всего встречается первая. Сводка ниже поможет не метаться между версиями.
| Причина | Как проявляется | Что проверить в первую очередь |
|---|---|---|
| Разряженная или старая батарея | AL060 после стоянки станка, ранее могло быть предупреждение о низком напряжении батареи | Напряжение литиевого элемента под нагрузкой, дата установки, температурные условия в шкафу |
| Батарею меняли при выключенном приводе | AL060 сразу при первом включении после замены | Порядок замены: батарею нужно менять при включённом питании привода |
| Плохой контакт в батарейном отсеке или разъёме кабеля энкодера | Ошибка возникает случайно, часто после вибраций или перемещения кабеля | Окисление контактов, надёжность фиксации, целостность проводов у разъёма |
| Кабель энкодера отсоединяли или заменяли | AL060 после ремонта, перестановки двигателя, ТО | Факт отключения питания датчика, соответствие распиновки модели привода |
| Помехи, плохое экранирование | Сопровождается другими ошибками энкодера, нестабильна | Заземление экрана, раздельная прокладка силового и сигнального кабелей |
| Неисправность энкодера | Ошибка повторяется после замены батареи и сброса | Сопутствующие коды обмена с датчиком, проверка на другом двигателе или приводе |
Отдельно стоит обратить внимание на условия эксплуатации. Литиевые элементы теряют ёмкость в жарких шкафах, а длительные простои станка (праздничные дни, консервация) без включения привода сокращают их жизнь. Если AL060 повторяется после каждых длительных выходных, это почти всегда признак исчерпанной батареи. Аналогичная картина описана для других брендов в статье о потере абсолютной позиции на ЧПУ.
Порядок диагностики по шагам
Действуйте от простого к сложному и фиксируйте каждый шаг: это пригодится, если придётся обращаться к специалистам. Перед любыми работами с кабелями обесточьте привод и дождитесь разряда конденсаторов звена постоянного тока, как требует руководство.
- Зафиксируйте код и сопутствующие. Запишите AL060 и все другие активные коды и предупреждения. Низкое напряжение батареи, ошибки обмена с энкодером или перегрузка рядом с AL060 сужают поиск.
- Определите, что предшествовало. Был ли длительный простой, работы с кабелями, замена двигателя или батареи, перебои питания.
- Проверьте батарею. Измерьте напряжение элемента мультиметром (по возможности под небольшой нагрузкой). Допустимый порог напряжения и номинал уточняйте по руководству привода; обычно речь идёт о литиевом элементе номиналом около 3,6 В.
- Осмотрите цепь батареи. Состояние отсека, контактов, полярность установки, целостность проводов от отсека до разъёма энкодера.
- Проверьте кабель энкодера. Разъёмы привода и двигателя, фиксация, следы перетёртости, влага, масло в разъёме. Прозвоните цепи питания датчика и сигнальные пары.
- Сбросьте ошибку и повторите привязку. Если после сброса AL060 исчезла и не возвращается, причина была в батарее или разовой потере питания. Порядок сброса — в следующем разделе.
- Если ошибка вернулась, исключите датчик. Проверьте на заведомо исправном кабеле или паре «привод — двигатель». Подробную логику поиска неисправности приводов описывает материал по диагностике сервосистемы.
Чтобы отличить отказ привода от отказа двигателя и кабеля, полезно сопоставить симптомы: если ошибка уходит при смене кабеля или двигателя, привод исправен; если она «переезжает» вместе с двигателем на другой привод, проблема в датчике двигателя. Если же AL060 возникает на двух разных осях сразу после включения, ищите общий источник — питание цепей, общую батарею, помехи в шкафу.
Для быстрой привязки смежных кодов можно ориентироваться на таблицу. Конкретные названия и номера сверяйте с руководством вашей серии.
| Код | Смысл (по документации ASDA) | Связь с AL060 |
|---|---|---|
| AL060 | Потеря абсолютной позиции | Основная ошибка, требует сброса и повторной привязки |
| AL061 | Низкое напряжение батареи энкодера | Часто предшествует AL060: батарею нужно менять до потери данных |
| AL062 | Переполнение многооборотного счётчика | Возникает при выходе числа оборотов за диапазон абсолютной системы |
| AL011 | Сбой датчика положения | Указывает на обмен с энкодером; проверяйте кабель и датчик |
| AL009 | Чрезмерное отклонение позиции | Не причина, а следствие: возможна после неверной привязки или механики |
Наименования и нумерация могут отличаться в разных сериях и версиях прошивки — это ориентир, а не замена руководства.
Как восстановить позицию после ошибки
Простое устранение причины (замена батареи) не снимает AL060 само по себе: потерянные данные многооборотного счётчика нужно инициализировать. Общий порядок такой:
- Устраните причину: установите исправную батарею, восстановите кабельные соединения.
- Включите привод и выполните инициализацию абсолютной системы координат через специальный параметр. Для линеек ASDA-A2 это параметр P2-71, но номер и значение для вашей модели проверьте по руководству.
- Выключите и снова включите питание привода (если этого требует руководство) и убедитесь, что AL060 не возникает.
- Заново выполните привязку в ноль на уровне системы управления: поиск референтной точки, при необходимости — установка нулей оси и корректировка смещений.
- Проверьте положение оси без нагрузки на малой скорости, сверьте с механическими упорами и индикатором, и только потом запускайте программу.
Если станок управляется внешним контроллером, часть процедуры (запись нулевого смещения, фиксация нуля) выполняется на стороне ЧПУ или ПЛК. Принцип привязки хорошо виден в разборе ошибок референции. После восстановления проконтролируйте ось на точность; при подозрении на люфт ШВП полезна статья о диагностике люфта ходового винта.
Если ось несёт вертикальную нагрузку (шпиндельная бабка, подъёмник), перед работами с приводом надёжно зафиксируйте её механически: при снятии питания и отключении тормоза масса может сместиться, и позиция потеряется повторно.
Батарея энкодера: замена и профилактика
Основное правило: батарею абсолютного энкодера меняют при включённом питании привода. Тогда энкодер питается от привода, а многооборотный счётчик не теряет данные в момент отсоединения батареи. Если выполнить замену на обесточенном приводе, счётчик обнулится и последует AL060. Конкретные рекомендации по порядку замены и допустимому времени отсоединения указаны в руководстве; общая логика одна и та же у большинства абсолютных систем, различается конструкция отсека.
- Меняйте батарею плановой заменой, не дожидаясь предупреждения о низком напряжении.
- Фиксируйте дату установки на корпусе батарейного отсека или в журнале ТО.
- Используйте элемент того типа и номинала, который указан в документации привода.
- Не оставляйте станок обесточенным на недели при севшей батарее: даже новая батарея разряжается быстрее при длительном простое и жаре.
- При ремонте шкафа следите, чтобы кабель энкодера не отсоединялся без необходимости.
Сравнение подходов к резервированию позиции помогает понять, где батарея нужна, а где нет:
| Решение | Как хранится позиция | Плюсы | Минусы |
|---|---|---|---|
| Абсолютный энкодер с батареей | Счётчик оборотов питается от элемента при выключенном приводе | Нет поиска нуля при каждом включении | Нужны плановая замена батареи и контроль кабеля |
| Инкрементальный энкодер | Позиция не хранится, ось выходит на референт после включения | Нет батареи, проще обслуживание | Нужна привязка к нулю при каждом старте |
| Многооборотный датчик без батареи (механический или на эффекте Вигана) | Число оборотов хранится без внешнего питания | Не нужна замена элемента | Определяется моделью двигателя, не всегда доступен |
Если вы подбираете замену двигателя или датчика для оборудования, где абсолютная система критична, ориентируйтесь на каталог серводвигателей и энкодеров. В качестве примера ниже — решения с абсолютным датчиком от другого производителя; к приводам Delta ASDA они напрямую не подключаются, совместимость с конкретной моделью привода проверяйте обязательно.
Круговой датчик положения (position coder) для оборудования с системами FANUC. Пример замены датчика обратной связи при подтверждённой неисправности; для Delta ASDA не предназначен.
Когда проблема не в батарее
Если AL060 возвращается после замены батареи, исправного кабеля и корректной инициализации, подозрение падает на сам энкодер или на привод. Признаки неисправности датчика: сопутствующие ошибки обмена (например, AL011), нестабильные показания при вращении вала, нагрев корпуса датчика, повторяющаяся потеря нуля без причин в цепи питания. Неисправность привода проверяется перестановкой на заведомо исправный двигатель той же серии.
Решение принимается по результату: замена энкодера на двигателе, замена двигателя целиком или ремонт привода. При выборе двигателя с абсолютным датчиком смотрите на тип интерфейса обратной связи, разрешение, число оборотов многооборотного счётчика, мощность и крутящий момент — подробнее см. подбор энкодера по серводвигателю. Для привода Delta в первую очередь подбирайте комплектующие этого бренда, обзор серии — в статье про серводрайверы Delta, а общий раздел каталога — сервоприводы и производитель Delta Electronics.

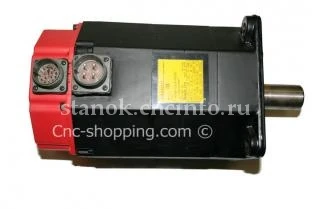

Сервомотор с абсолютным датчиком Absolute Pulse Coder для станков с системами FANUC. Показан как пример двигателя с абсолютной обратной связью; в связке с приводами Delta ASDA не применяется.
Если привод находится в эксплуатации давно, а ошибки энкодера повторяются, имеет смысл заказать ремонт или проверку: см. ремонт промышленного оборудования.
FAQ: частые вопросы
Что означает ошибка AL060 на Delta ASDA?
Это потеря абсолютной позиции: привод не может подтвердить число оборотов вала, сохранённое до отключения питания. Ось нужно заново привязать к нулю.
Можно ли просто сбросить AL060 кнопкой и продолжить работу?
Сброс без устранения причины даёт повтор ошибки, а без повторной привязки нуля ось будет работать с неверными координатами. Сначала проверьте батарею и кабель, затем инициализируйте абсолютную систему и выполните референцирование.
Почему AL060 появилась сразу после замены батареи?
Скорее всего, батарею меняли при обесточенном приводе: многооборотный счётчик энкодера остался без питания и обнулился. Меняйте элемент при включённом приводе, как указано в руководстве.
Какая батарея нужна для абсолютного энкодера Delta?
Обычно это литиевый элемент номиналом около 3,6 В, но тип и разъём зависят от модели привода и кабеля. Точные данные уточняйте по руководству вашей серии.
Как понять, что неисправен сам энкодер, а не батарея?
Если после новой батареи, исправного кабеля и инициализации AL060 возвращается, а рядом появляются ошибки обмена с датчиком, проверьте энкодер на другом приводе или кабеле. Если ошибка уходит вместе с двигателем на другой привод, причина в датчике двигателя.
Заключение
AL060 на Delta ASDA — сигнал о том, что абсолютная привязка оси потеряна. В большинстве случаев причина в батарее энкодера или в нарушении цепи питания датчика при обесточенном приводе. Правильная последовательность такая: найти причину, инициализировать абсолютную систему координат, заново привязать ось и проверить её положение до запуска программы. Плановая замена батареи при включённом приводе и аккуратное обращение с кабелем энкодера предотвращают большинство повторов.
Если после выполнения процедур ошибка возвращается, или вы не уверены в совместимости двигателя, кабеля и привода, обратитесь к специалистам ООО «Эффективное производство»: поможем разобраться с диагностикой и подобрать комплектующие по артикулу.
